Mesin meninju adalah stamping press, produksi stamping terutama untuk pelat. Melalui cetakan, dapat membuat blanking, meninju, mencetak, menggambar, berpakaian, meninju halus, membentuk, memukau dan bagian ekstrusi, dll., Banyak digunakan di berbagai bidang. Seperti soket sakelar, cangkir, lemari, piring, kasing komputer kami, bahkan pesawat rudal memiliki banyak aksesoris yang dapat diproduksi dengan meninju mesin melalui cetakan.

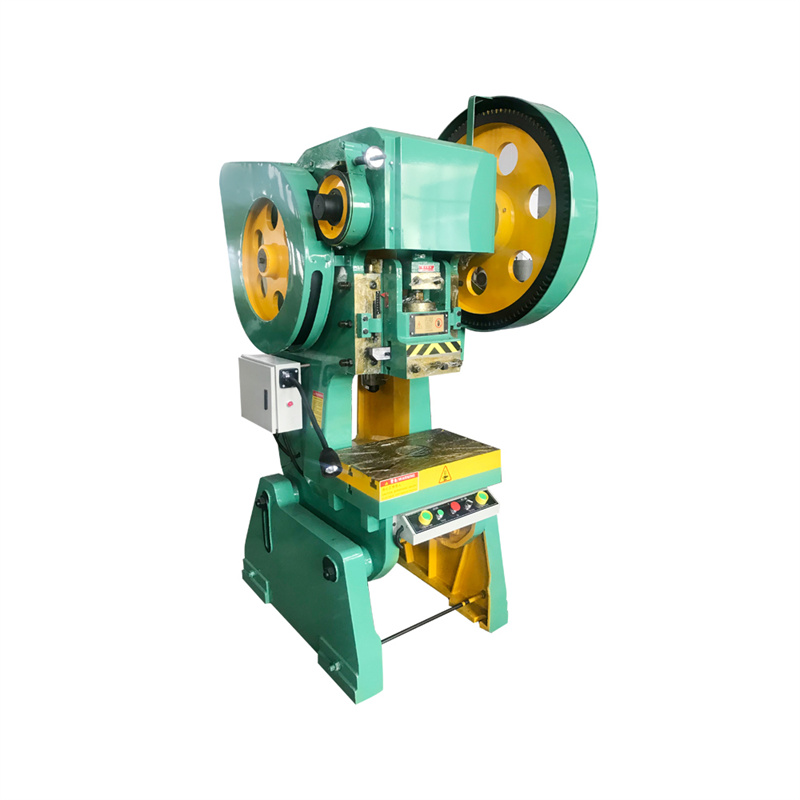

JH21 Pneumatic Power Press / Mesin Punching / Buka pers kinerja tinggi
JH21 mengadopsi perangkat perlindungan kelebihan beban hidrolik, sementara JF21 mengadopsi perangkat pengaman baja untuk mencegah kerusakan pada peralatan mesin dengan menggunakan kelebihan beban.
Sirkuit dikendalikan oleh PLC, dan sirkuit udara dengan nilai keselamatan ganda, yang sensitif, aman dan andal, dengan spesifikasi operasi tunggal, beringsut, terus menerus, sesuai dengan standar keamanan pukulan.
Blok geser mengadopsi perangkat keseimbangan ppneumatik untuk meningkatkan kelancaran dan presisi mesin.
Mesin mengadopsi pelumasan minyak kental otomatis dengan waktu tetap, titik tetap dan jumlah tetap, yang cukup, seragam dan dapat diandalkan.
Perangkat makan otomatis opsional, perangkat perlindungan fotolistrik, bantal mati, dll.
Fitur Produk
1. Gunakan pesawat las pelat baja, untuk perawatan tegangan internal, tingkat baja bagus.
2. Struktur memanjang poros engkol, struktur kompak, penampilan cantik.
3. Rel panduan pemanjangan segi enam segi enam, rel tinggi, akurasi panduan tinggi.
4. Gabungan kopling / rem gesekan pneumatik, kombinasi halus, kebisingan rendah.
5. Pers adalah untuk memotong, meninju, mengosongkan, membungkuk dan pekerjaan peregangan ringan.
6. Rangka baja tipe C yang dilas, kekakuan tinggi dan deformasi yang lebih sedikit Rangka bodi lebar yang ringkas menghilangkan getaran untuk meningkatkan masa pakai ide dan mesin.
7. Konstruksi kaku menjamin perkawinan mati yang tepat, panduan persegi panjang enam sisi dari slide dengan presisi bergerak tinggi dan akurasi tinggi, memperpanjang masa pakai die.
8. Roda gigi yang sangat canggih dan didukung secara kaku, beroperasi di penangas oli tanpa kebisingan, menghemat ruang, mengurangi, defleksi poros,
meningkatkan umur gigi.
9. Akurasi tinggi, efisiensi tinggi, operasi sederhana dan nyaman, kinerja bagus, harga menguntungkan, dan layanan terbaik.
Spesifikasi
| Satuan | JH21-25 | JH21-60 | JH21-110 | JH21-160 | JH21-200 | JH21-250 | JH21-400 | |
| Kapasitas | Ton | 25 | 60 | 110 | 160 | 200 | 250 | 400 |
| Stroke | mm | 80 | 140 | 180 | 200 | 250 | 250 | 280 |
| mati tinggi | mm | 250 | 300 | 350 | 400 | 450 | 500 | 530 |
| Penyesuaian Slide | mm | 50 | 70 | 90 | 100 | 110 | 120 | 120 |
| Kedalaman tenggorokan | mm | 210 | 270 | 350 | 390 | 430 | 450 | 490 |
| Kocok lubang | mm | 150 | 150 | 160 | 180 | 200 | 200 | 200 |
| Menekan berat badan | Ton | 2.7 | 5.3 | 10.5 | 12.8 | 20.5 | 23.9 | 33 |
FAQ
Q1: Bagaimana saya bisa mendapatkan kutipan?
A1: Tolong beri tahu kami mesin yang Anda butuhkan, termasuk jumlah, bahan baku, dan persyaratan lainnya.
Q2: Setelah saya membeli mesin, apa yang akan Anda lakukan jika saya tidak tahu beberapa fungsinya?
A2: Kami akan menunjukkan cara menggunakan mesin dengan sempurna. Dukungan teknis dan video tersedia.
Q3: Apa yang bisa saya lakukan jika mesin bermasalah setelah saya membelinya?
A3: Kami menyediakan layanan purna jual sepenuhnya, dan teknisi kami tersedia untuk melayani mesin di luar negeri.
Q4: Maukah Anda menunjukkan cara memasang mesin?
A4: Tentu saja, kami akan melampirkan spesifikasi produksi dengan mesin, dan kami dapat menyediakan video online untuk Anda, dan teknisi kami tersedia untuk melayani mesin di luar negeri.
rincian
- CNC atau Tidak: CNC
- Kondisi: Baru
- Tipe Mesin: Mesin Punching
- Sumber Daya: Pneumatik
- Tegangan: 220V / 380V (Menurut)
- Dimensi (L * W * H): 1350 * 950 * 2200mm
- Nomor Model: JH21
- Berat (T): 10
- Poin Penjualan Utama: Akurasi tinggi
- Garansi: 2 tahun
- Industri yang Berlaku: Pabrik Manufaktur, Bengkel Mesin, Pekerjaan Konstruksi, Energi & Pertambangan
- Lokasi Showroom: Tidak Ada
- Tipe Pemasaran: Produk Biasa
- Laporan Uji Mesin: Disediakan
- Inspeksi keluar video: Disediakan
- Garansi komponen inti: 2 tahun
- Komponen Inti: Pompa, Motor, PLC
- Layanan Purna Jual yang Disediakan: Insinyur tersedia untuk melayani mesin di luar negeri, Dukungan online, Dukungan teknis video, Suku cadang gratis, Instalasi lapangan, commissioning dan pelatihan, Layanan pemeliharaan dan perbaikan lapangan
- Nama Produk: J23 seri lubang cnc dan mesin meninju lembaran logam
- Warna: Dapat Disesuaikan
- Kata kunci: mesin meninju
- Aplikasi: meninju dan meninju
- Mengetik: Mesin Stamping Logam
- Fungsi: Meninju Logam Baja
- penggunaan: Lembaran Logam Punching Cutting Bending
- Berat (KG): 1800
- Daya (W): 2.2kw
- Layanan Setelah Garansi: Dukungan teknis video, Tidak ada layanan, Dukungan online, Suku cadang, Layanan pemeliharaan dan perbaikan lapangan
- Lokasi Layanan Lokal: Tidak Ada
- Sertifikasi: CE ISO 9001-2000
